Способы построения сетей.
Начну с LAN-( local area network) сетей – сетей небольшого размера: комната, дом или район города. Наиболее распространён способ подключения конечных пользователей (компьютеры, ноутбуки, серверы, принтеры, ip-телефоны) к коммутаторам(switch).
Коммутаторы.
В самом простом случае это устройства 1го уровня (TCP/IP) и 1 и 2-го (OSI).
В зависимости от модели они имеют разное количество портов, поддерживаемое количество vlan и производительность( максимальное количество кадров которое коммутатор может обрабатывать –коммутировать за секунду). Так же существует ещё множество полезных функций у современных коммутаторов. Их перечень можно найти в техническом описании любого коммутатора на сайтах производителя.
Большинство коммутаторов имеют возможность получения ip адреса и присваивания его к определённому vlan( этот vlan становиться управляющим - management), что позволяет удалённо управлять устройством через протоколы telnet или ssh, а также осуществлять удалённый мониторинг и сбор информации через snmp.
Подключение.

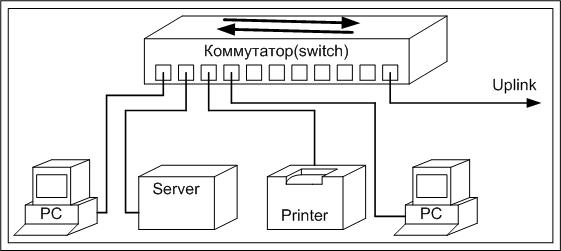

Компьютеры подсоединённые к одному коммутатору(switch) могут быть соединены с другими компьютерами или другими сетевыми устройствами поддерживающими Ethernet и имеющие разъём
RJ-45* (в LAN наиболее распространён этот тип разъёма, его имеют большинство сетевых карт настольных PC, notebook-ов, коммутаторов и маршрутизаторов) хотя тип физического коннектора не принципиален.
Коммутаторы(switch) соединяются между собой также как и с обычным компьютером, через такой же Ethernet разъём. Иногда для соединения коммутаторов на самом коммутаторе выделяются отдельные порты. Обычно это порты с более высокой скоростью. Так если большинство портов коммутатора Fast Ethernet, то для соединения с другими коммутаторами используются Gigabit Ethernet порты. Порты могут быть как медные(RJ-45), так и оптические(GBIC или SFP GBIC)*, о них позже.
В принципе для организации простейшей LAN сети, этого будет достаточно. С помощью этого незамысловатого способа можно построить маленький компьютерный клуб(для игры только в пределах LAN) или подключить компьютеры нескольких отделов организации, а может подключить PC у себя дома- если у вас больше 2х компов =)
Чтобы закончить с LAS сетями только 2-го уровня OSI (только коммутаторы), расскажу об адресации.
Следующая статья посвящена как раз адресации.
