Введение в СПД.

СПД которые я буду рассматривать, относятся к LAN* предприятий, организаций и провайдеров Internet. Хотя и дома можно что-нибудь замутить =)
Наиболее распространённой технологией канального уровня (2 layer OSI)* по моему мнению, является Ethernet и его вариации:

• для различной среды передачи (аббревиатуры TX- медь, например кабель UTP 5cat* , FX- одно или многомодовое оптическое волокно).
• для различных скоростей 10Mb/s=Ethernet, 100Mb/s=Fast Ethernet, 1000Mb/s= Gigabit Ethernet.

Область применения Ethernet давно вышла за рамки LAN сетей и технологии последней мили(last mile), но и переросла в технологию построения MAN* сетей. Этому развитию послужило появление “оптического” Ethernet(100FX, 1000FX и т.п.). Что в свою очередь позволило преодолеть технологический барьер Ethernet в 100 метров и позволило увеличить максимальное расстояние между двумя соседними устройствами со 100 метров (и сейчас эта величина максимальна для проводного медного Ethernet) до десятков километров (все зависит от затухания в оптическом волокне).
Рассматривать саму технологию Ethernet, её архитектуру и структуру кадров я не буду. Если будет, что-то интересное, то обязательно включу в текст. Существует множество книг посвященных подробному разбору этой технологии.
Думаю, что для наглядности стоит рассмотреть модель взаимодействия открытых систем на основе модели OSI и модели TCP/IP.

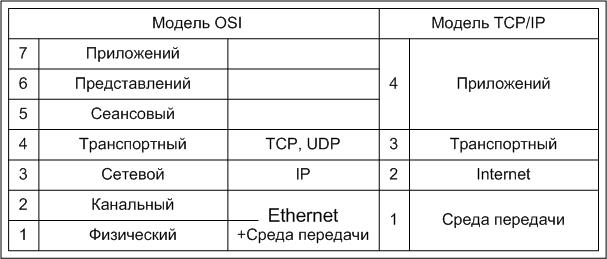

На рисунке представлена упрощенные для начального понимания модели стека протоколов OSI и TCP/IP. Так же показано, что модели идентичны- TCP/IP содержит 4 уровня включающие 7 уровней OSI. Протоколы соответствующие различным уровням указаны только те которые упоминаются и необходимы в этой главе.



Изучить эти модели было бы полезно каждому начинающему специалисту в СПД. Чёткое понимание взаимодействия протоколов и их взаимного расположения позволит избежать казусов в изучении материалов по построению СПД и не выглядеть ламером. Особенно это касается адресации в СПД. Необходимо так же чётко представлять какой протокол инкапсулируется* в поле данных другого протокола. Когда ты будешь все это знать – будет возникать меньше проблем при решении поставленных задач и я буду тебе завидовать =).
Для начала следует запомнить, что на уровне доступа к сети (или канальном уровне) применяется адресация основанная на MAC* адресах. Единицей передачи данных канального уровня называется –кадр или фрейм. Пример mac address- 00-15-F2-9A-CC-25. В основном это адрес который закреплен за сетевой картой изначально на заводе производителя, он уникален. Хотя его можно изменить на некоторых устройствах.
На Internet уровне( или сетевом уровне OSI) применяется IP* адресация. Пример ip address- 192.168.10.1. Адрес сетевого уровня задается пользователем, администратором, получается автоматически в зависимости от сети в которой находить пользователь.
Следует помнить, что каждый тип адресации применяется только в пределах одного уровня модели (OSI или TCP/IP) !!
